Il giunto VIC è facile da installare?

Nella moderna ingegneria delle tubazioni, il giunto VIC (Vicley Grooved Connector) è diventato la scelta preferita per la protezione antincendio, HVAC e reti di tubazioni industriali grazie alla sua efficienza di installazione superiore e alle prestazioni di tenuta affidabili. Rispetto ai tradizionali collegamenti tramite saldatura o flangia, il processo di installazione di Accoppiamento VIC è infatti molto semplice e veloce. Grazie al design scanalato meccanicamente, gli installatori non hanno bisogno di eseguire lavori a caldo; la connessione può essere completata utilizzando solo strumenti hardware di base. Secondo i dati tecnici, l’utilizzo di raccordi scanalati può ridurre i tempi di lavoro di circa il 50%-70% rispetto ai metodi di saldatura tradizionali, rendendoli altamente competitivi in ​​progetti con scadenze ravvicinate.

Come funziona la progettazione strutturale di Accoppiamento VIC semplificare il processo di installazione?

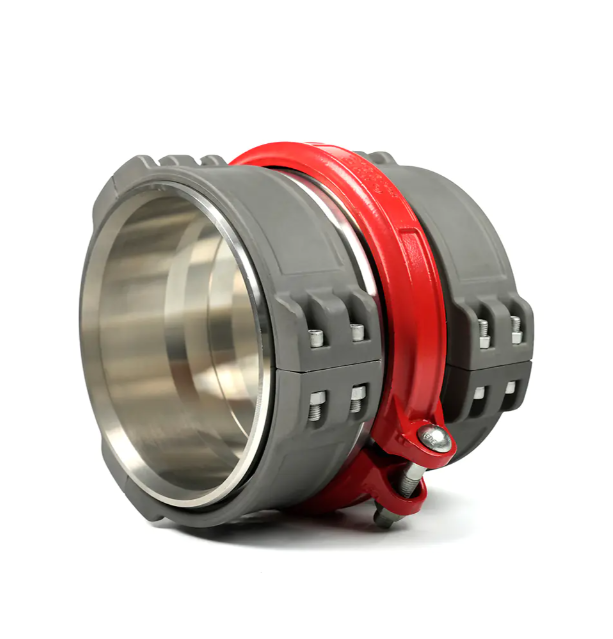

VIC Coupling è stato progettato per semplificare le operazioni in loco. I suoi componenti principali includono una coppia di alloggiamenti metallici, un anello di tenuta in gomma di tipo C e due set di bulloni ad alta resistenza.

Non è richiesto alcun pretrattamento complesso: prima di installare il giunto VIC, è necessario realizzare solo una scanalatura di profondità standard all'estremità del tubo. Questo metodo di connessione fisica elimina le ingombranti fasi di smussatura, preriscaldamento e ispezione post-saldatura richieste durante la saldatura.

Funzione autoallineante: l'alloggiamento metallico del connettore scatta automaticamente nella scanalatura all'estremità del tubo durante il serraggio, garantendo l'allineamento automatico del tubo attraverso la pressione circonferenziale dell'alloggiamento. Ciò significa che anche in spazi scarsamente illuminati o ristretti, i normali tecnici possono completare con precisione l'installazione.

Confronto della velocità di installazione tra connessione meccanica e metodi di saldatura

Per dimostrare visivamente la facilità di installazione di VIC Coupling, possiamo fare riferimento al tempo medio standard nel settore dell'installazione di tubazioni.

Esempio di tempo di installazione: per un collegamento di tubi in acciaio con diametro DN100 (4 pollici), un saldatore esperto necessita in genere da 30 a 45 minuti per completare una saldatura (compresi i tempi di preparazione e raffreddamento). Installazione di un VIC Coupling Il sistema, dal montaggio dell'anello di tenuta al serraggio dei bulloni, richiede solo dai 3 ai 5 minuti.

Dipendenza dagli strumenti: la saldatura richiede saldatrici di grandi dimensioni, bombole di gas e materiali schermanti ignifughi specializzati. L'installazione del giunto VIC richiede solo una chiave dinamometrica manuale o elettrica. Questa portabilità è particolarmente vantaggiosa nei pozzi di costruzione o nelle piattaforme di lavoro ad alta quota dove l'accesso a attrezzature di grandi dimensioni è impossibile.

Passaggi chiave e dettagli tecnici durante l'installazione

Sebbene VIC Coupling sia facile da installare, seguire procedure operative standardizzate è fondamentale per garantire che il sistema rimanga esente da perdite a lungo termine.

Lubrificazione delle tenute: questo è il passaggio più facilmente trascurato ma più costruttivo. Prima di inserire l'anello in gomma è necessario applicare un lubrificante speciale sul labbro di tenuta. Ciò non solo previene le grinze nell'anello di tenuta durante l'installazione, ma riduce anche l'attrito, garantendo che l'alloggiamento sia posizionato correttamente.

Standard di serraggio dei bulloni: durante l'installazione del giunto VIC, serrare alternativamente i bulloni su entrambi i lati finché l'alloggiamento metallico non raggiunge il contatto metallo-metallo.

Ispezione visiva: dopo l'installazione, gli ispettori della qualità possono determinare la qualità dell'installazione semplicemente controllando visivamente se gli spazi nell'alloggiamento del connettore sono chiusi, senza la necessità di test ultrasonici o radiografici come richiesto per la saldatura.

La flessibilità di VIC Coupling negli ambienti edilizi complessi

Oltre all'elevata velocità di installazione, VIC Coupling dimostra un'eccezionale adattabilità alle complesse condizioni del sito.

Tolleranza di deviazione angolare: il giunto flessibile VIC consente un certo angolo di deflessione (tipicamente da 1° a 3°) in corrispondenza del collegamento del tubo. Ciò riduce significativamente la difficoltà degli aggiustamenti secondari quando si ha a che fare con cedimenti delle fondazioni o layout di tubazioni non lineari.

Costruzione per tutte le stagioni: le operazioni di saldatura sono fortemente influenzate dalle condizioni meteorologiche, rendendo la costruzione impossibile in caso di pioggia, neve o forti venti. Il VIC Coupling, come connessione per lavori a freddo, non è limitato dall'umidità e dalla temperatura ambiente, mantenendo il normale avanzamento dell'installazione anche in ambienti estremamente freddi come -30°C.
