Come collego un giunto Storz?

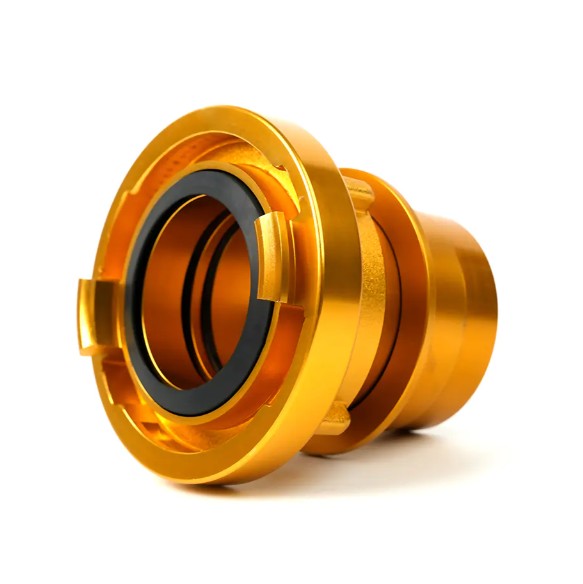

IL Giunti Storz , noto anche come blocco Kamm o raccordo antincendio, è un dispositivo di collegamento rapido per tubi o tubi dell'acqua ampiamente utilizzato nelle applicazioni antincendio, industriali e agricole. Grazie alla sua facilità d'uso, alla connessione rapida e alla tenuta affidabile, il giunto Storz svolge un ruolo fondamentale nelle applicazioni che richiedono una rapida implementazione di sistemi di trasferimento dei fluidi.

Come funziona l'accoppiamento Storz

IL Giunti Storz il design si basa su una struttura simmetrica "ad artiglio", nota anche come accoppiamento a capocorda. Ciò significa che è possibile collegare due innesti identici senza distinguere tra connettori maschio e femmina, semplificando notevolmente le operazioni sul campo. L'accoppiamento è bloccato mediante rotazione e una guarnizione interna (guarnizione) garantisce la tenuta ai fluidi.

Guida passo passo al collegamento dei giunti Storz

Preparazione (ispezione)

• Innanzitutto assicurarsi che i due raccordi Storz da collegare corrispondano in termini di dimensioni (ad es. connettore del tubo filettato) e diametro nominale (ad es. DN50, DN75).


• Controllare che le estremità del connettore siano pulite e prive di sabbia o altri corpi estranei.


• Passaggio fondamentale: verificare che la guarnizione (guarnizione/anello) in ciascun connettore sia intatta e installata correttamente. La guarnizione è essenziale per una buona tenuta stagna.



Allineamento dei giunti

Allineare gli artigli (alette) dei due giunti Storz. Grazie al loro design simmetrico, è sufficiente spingerli insieme delicatamente.

Inserire e serrare (bloccaggio)

• Spingere insieme i due connettori finché le loro estremità non si toccano.


• ILn, rotate one coupling clockwise or counterclockwise (usually to the right) until you feel the claws fully engage the other and the two joints are securely locked.


• In genere, l'angolo di bloccaggio è compreso tra circa 90 e 120 gradi. In alcune applicazioni di grande diametro o ad alta pressione, potrebbe essere necessaria una chiave speciale per facilitare la rotazione e garantire una connessione salda.



Controllo finale (conferma della connessione)

• Prova a tirare delicatamente entrambi i giunti per assicurarti che non si separino.


• Un giunto Storz collegato correttamente non può essere facilmente smontato o girato a mano. Ciò garantisce che il giunto non si allenti durante il trasferimento di fluidi (come acqua o schiuma antincendio) ad alta pressione.



Fattori relativi alla garanzia di una connessione affidabile

Oltre a seguire le procedure corrette, per garantire un servizio affidabile Giunti Storz connessione, è necessario prestare attenzione anche ai seguenti punti:

• Guarnizioni/O-ring: utilizzare il materiale e le dimensioni corrette delle guarnizioni. Le guarnizioni deteriorate, danneggiate o mancanti sono la causa principale delle perdite.


• Opzioni materiali: i giunti Storz sono disponibili in lega di alluminio, ottone o acciaio inossidabile. La scelta di materiali resistenti alla corrosione e alla pressione aiuta a prolungare la durata del giunto e l'affidabilità della connessione.


• Manutenzione: ispezionare e pulire regolarmente i raccordi Storz, in particolare i raccordi delle estremità dei tubi, per evitare che corpi estranei compromettano l'effetto di bloccaggio e tenuta.



I giunti Storz, con il loro esclusivo meccanismo di collegamento rapido, forniscono una soluzione efficiente e affidabile per il trasferimento dei fluidi. Seguendo questi semplici passaggi si garantisce ogni volta una connessione sicura e senza perdite, salvaguardando i processi critici nelle applicazioni antincendio e industriali.
