Come verificare se i giunti degli adattatori sono difettosi?

Per verificare se un accoppiamento adattatore è difettoso, ispezionarlo sistematicamente per verificare eventuali danni fisici, integrità della tenuta, funzionamento del meccanismo di bloccaggio e prestazioni senza perdite sotto pressione .La maggior parte dei guasti può essere identificata attraverso una combinazione di ispezione visiva, test funzionale manuale e un test di pressione controllata prima che il giunto venga rimesso in servizio.

Capire cosa Giunti adattatori Fanno e dove falliscono

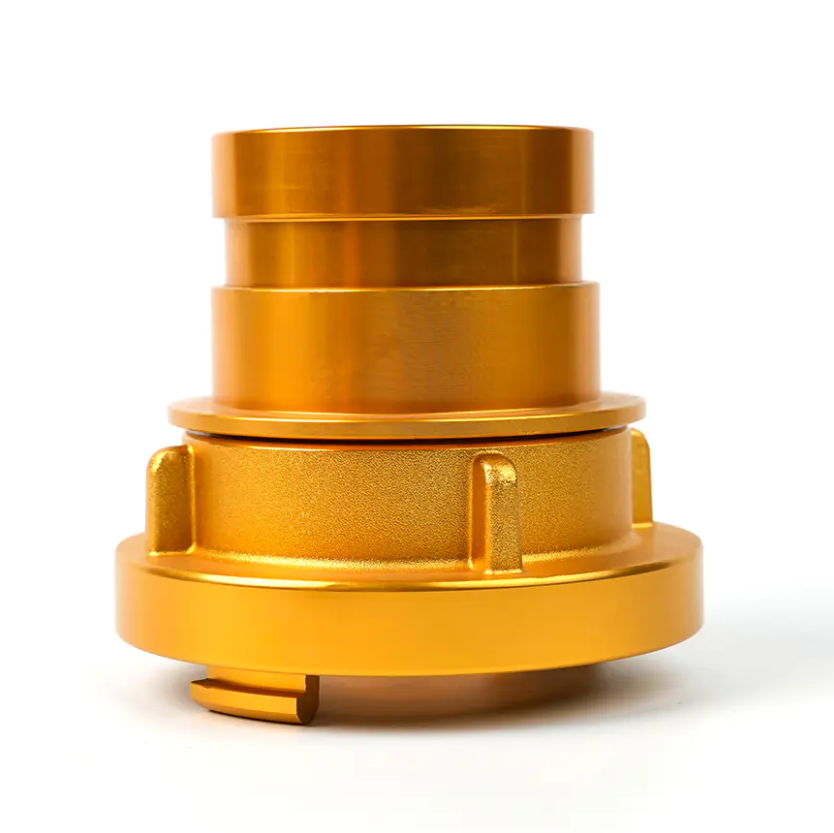

I giunti adattatori sono raccordi di transizione che consentono di unire due diversi standard di accoppiamento senza modificare nessuno dei componenti collegati. I tipi comuni includono:

• Dal tedesco allo Storz (maschio/femmina) — converte tra lo standard tedesco di accoppiamento istantaneo e il sistema di accoppiamento simmetrico Storz.
• Dal tedesco alla silvicoltura — collega i raccordi standard tedeschi ai raccordi per manichette antincendio forestali.
• Da tedesco a tedesco Autobloccante — attacco tedesco standard adattato con un meccanismo di ritenzione autobloccante aggiunto.
• Dal tedesco alla flangia — collega i raccordi per tubi standard tedesco ai tubi flangiati o agli ingressi delle apparecchiature.
• Dal tedesco al multidente - collega i sistemi di accoppiamento tedeschi con raccordi multi-dente a camma e scanalatura.
• Storz maschio a Storz femmina / Storz a Forestry — conversione tra varianti Storz o da Storz a tubi flessibili forestali standard.

Poiché i giunti adattatori interfacciano due diversi sistemi meccanici, sono soggetti a sollecitazioni entrambi i punti di connessione contemporaneamente . I punti di guasto più comuni sono la guarnizione di tenuta, i denti o le alette di bloccaggio, il corpo (soprattutto nella zona di transizione tra gli standard) e la finitura della superficie esterna che può indicare corrosione o danni da impatto.

Procedura di ispezione visiva passo passo

Iniziare ogni controllo con un'ispezione visiva approfondita in condizioni di illuminazione adeguata. Questo passaggio non costa nulla e rileva la maggior parte dei difetti evidenti prima che inizi qualsiasi test funzionale.

Ispezionare il corpo di accoppiamento

• Cerca crepe, fratture o spaccature nel corpo, in particolare attorno alle alette, alle orecchie e alla spalla di transizione tra i due standard di accoppiamento.
• Controlla ammaccature o deformazioni da un impatto: anche una minima distorsione del corpo può impedire al giunto di posizionarsi correttamente contro il raccordo di accoppiamento.
• Esaminare la superficie corrosione, vaiolatura o forte ossidazione . Sui giunti in alluminio, depositi polverosi bianchi (ossido di alluminio) indicano l'ingresso di umidità e un degrado superficiale accelerato. Sui raccordi in ottone, la patina verde nelle aree vaiolate indica il rischio di dezincificazione.
• Conferma che il corpo ha nessuna riparazione di saldatura visibile, toppe o modifiche non autorizzate — questi costituiscono motivo di immediato rigetto.

Ispezionare le alette e i denti di bloccaggio

• Esamina tutto alette, orecchie o denti di camma di bloccaggio per scheggiature, arrotondamenti o fessurazioni. I profili delle alette usurati sono una delle principali cause di disaccoppiamento accidentale sotto pressione.
• Sulle interfacce di tipo Storz verificare che il file le alette di chiusura semicircolari sono simmetriche e non deformate . L'usura asimmetrica indica che il giunto è stato collegato ripetutamente ad angolo, causando un carico irregolare su un'aletta.
• Sugli adattatori autobloccanti tipo tedesco verificare il la molla di bloccaggio o il meccanismo a clip siano presenti, intatti e correttamente posizionati . Una molla mancante o piegata impedirà l'attivazione della funzione autobloccante.

Ispezionare la guarnizione di tenuta

• Rimuovere la guarnizione se accessibile e ispezionarla deformazione da compressione (appiattimento permanente), fessurazione, indurimento, rigonfiamento o danni da estrusione .
• Una guarnizione che è stata compressa sotto 70% del suo spessore originale dovrebbe essere considerato esaurito e sostituito, poiché non genererà più una forza di tenuta sufficiente.
• Controllare che la guarnizione si inserisce completamente e in modo uniforme nella sua scanalatura senza alcuna parte attorcigliata, piegata in due o mancante dal canale di seduta.
• Verificare che il materiale della guarnizione sia compatibile con il fluido trasportato: le guarnizioni EPDM sono standard per applicazioni idriche e antincendio; Per i fluidi a base di petrolio sono necessarie guarnizioni in NBR (nitrile).

Test funzionali: coinvolgimento, rotazione e rilascio

Dopo l'ispezione visiva, testare la funzionalità meccanica del giunto accoppiandolo con un raccordo corrispondente adeguato. Questo test conferma che il giunto svolge il suo compito principale, ovvero collegare e tenere insieme due raccordi, prima che venga applicata la pressione.

1. Prova il coinvolgimento — collegare manualmente l'adattatore al raccordo di accoppiamento. La connessione dovrebbe attivarsi senza intoppi e senza forza eccessiva . Resistenza, inceppamento o necessità di forzare l'accoppiamento indicano disallineamento, deformazione o non conformità dimensionale.
2. Prova il bloccaggio — dopo l'aggancio, tentare di separare assialmente le due metà senza sbloccare il bloccaggio. Su un accoppiamento correttamente funzionante, non dovrebbe essere possibile alcuna separazione assiale mentre il meccanismo di bloccaggio è innestato. Qualsiasi gioco assiale superiore a 1–2 mm sotto la forza di trazione della mano indica una geometria di bloccaggio usurata o danneggiata.
3. Rotazione di prova (tipi Storz) — I giunti di tipo Storz devono ruotare per l'intero arco di bloccaggio (tipicamente da 30° a 40° ) senza incollarsi, macinare o richiedere una coppia eccessiva. Una rotazione rigida o granulosa indica contaminazione, corrosione o superfici delle alette danneggiate.
4. Rilascio di prova — disinnestare l'accoppiamento e verificare che si sganci in modo pulito. Un giunto che richiede una forza eccessiva per disinnestarsi o che si blocca parzialmente potrebbe avere alette deformate o una guarnizione gonfia che crea interferenza.
5. Controllare lo spazio tra i posti a sedere — quando è completamente innestato, ispezionare l'interfaccia tra le due facce dell'accoppiamento. Dovrebbe esserci nessuno spazio visibile attorno alla circonferenza . Uno spazio tra le facce irregolare o parzialmente aperto indica che la guarnizione o le facce di tenuta non sono a pieno contatto, il che comporterà una perdita sotto pressione.

Test di pressione per confermare prestazioni senza perdite

Un giunto che supera l'ispezione visiva e funzionale deve comunque essere sottoposto a test di pressione prima di essere rimesso in servizio in applicazioni critiche come antincendio, trasferimento idraulico o linee di processo pressurizzate. Il test della pressione è l'unico metodo definitivo per confermare che la tenuta è intatta in condizioni operative.

Procedura di prova idrostatica

• Collegare l'accoppiamento dell'adattatore a un gruppo di prova chiuso utilizzando tappi di chiusura appropriati o un collettore del banco di prova.
• Riempire completamente il gruppo con acqua, spurgando tutta l'aria, quindi pressurizzare 1,5 volte la pressione di esercizio nominale del giunto — tipicamente 15–25 bar per raccordi per tubi antincendio standard.
• Mantenere la pressione di prova per un minimo di 60 secondi e ispezionare tutte le interfacce, il corpo del giunto e la zona della guarnizione per eventuali infiltrazioni, gocciolamenti o cadute di pressione sul manometro.
• Qualsiasi caduta di pressione o umidità visibile sulla faccia o sul corpo del giunto costituisce un fallimento del test: il giunto deve essere smontato, il guasto identificato e il componente riparato con una nuova guarnizione o sostituito interamente.

Tipi di guasti comuni e loro probabili cause

Intervalli di ispezione e migliori pratiche di manutenzione

Un'ispezione regolare e programmata è molto più efficace della ricerca reattiva dei guasti dopo che si è verificato un guasto. La frequenza di ispezione consigliata dipende dall'applicazione e dall'ambiente:

• Dopo ogni utilizzo — nelle applicazioni antincendio o di risposta alle emergenze, ispezionare visivamente ogni accoppiamento dell'adattatore dopo ogni implementazione. Verificare la presenza di danni da impatto, condizioni delle guarnizioni e usura delle alette prima di riportare l'attrezzatura allo stato pronto.
• Ogni 6 mesi — eseguire un test visivo, funzionale e di pressione completo su tutti i giunti adattatori presenti nell'inventario in standby. Standard come la DIN 14811 (per i giunti antincendio tedeschi) raccomandano almeno un test semestrale.
• Dopo qualsiasi evento di impatto o caduta — ispezionare sempre un giunto adattatore che è caduto su una superficie dura o colpito da un'apparecchiatura, anche se non presenta danni visibili. Le crepe nascoste nelle leghe da fusione potrebbero non essere visibili esternamente ma falliranno sotto pressione.
• Sostituzione annuale della guarnizione — nelle applicazioni ad uso intensivo o immagazzinate all'aperto, sostituire le guarnizioni secondo un programma annuale fisso, indipendentemente dalle condizioni apparenti. Il materiale della guarnizione (in particolare EPDM e NBR) si degrada a causa dell'esposizione ai raggi UV, all'ozono e ai cicli termici anche quando non è in servizio.

Dopo la pulizia, lubrificare leggermente le superfici delle alette e la guarnizione con un lubrificante compatibile (grasso al silicone per guarnizioni EPDM; la vaselina non è consigliata poiché degrada le guarnizioni in gomma). Conservare i giunti adattatori in un luogo asciutto, lontano dall'esposizione ai raggi UV e ai vapori chimici per massimizzare la durata tra un'ispezione e l'altra.

Quando sostituire anziché riparare an Accoppiamento adattatore

Non tutti i guasti sono riparabili. Alcune condizioni richiedono l'immediata messa fuori servizio e la sostituzione completa del giunto adattatore, indipendentemente da considerazioni sui costi:

• Qualsiasi crepa nel corpo del giunto — le crepe si propagano sotto pressione e non possono essere saldate o riparate in modo sicuro nei giunti sotto pressione.
• Danni alle alette o ai denti oltre la lieve usura — la geometria delle alette scheggiate, fratturate o fortemente arrotondate non può essere ripristinata e comporterà un bloccaggio inaffidabile.
• Spessore della parete del corpo ridotto dalla corrosione — se la vaiolatura è penetrata più di 20% dello spessore nominale della parete , l'integrità strutturale sotto pressione non può essere garantita.
• Mancata tenuta della pressione dopo la sostituzione della guarnizione — se un giunto continua a perdere dopo l'installazione di una nuova guarnizione correttamente montata, è probabile che la superficie di tenuta del corpo sia danneggiata e il corpo del giunto deve essere sostituito.
• Storia di servizio sconosciuta o età oltre la durata di servizio — giunti adattatori senza registri di ispezione tracciabili o che superano la durata di servizio consigliata dal produttore (tipicamente 10-15 anni per giunti antincendio in alluminio), dovrebbe essere ritirato dal servizio in pressione indipendentemente dalle condizioni apparenti.
