Tutto quello che devi sapere sul giunto di bloccaggio Storz

A Giunto di bloccaggio Storz è un connettore standardizzato, simmetrico, con bloccaggio a camma a un quarto di giro, ampiamente utilizzato nei servizi antincendio, nel trasferimento di fluidi industriali e nei servizi di emergenza per creare collegamenti di tubi rapidi, senza attrezzi e resistenti alle perdite. Entrambe le estremità dell'accoppiamento sono identiche, eliminando la necessità di distinguere tra raccordi maschio e femmina: è sufficiente allineare, spingere e ruotare di 90° per bloccare. Questo design riduce drasticamente i tempi di connessione in situazioni di alta pressione ed è uno dei sistemi di accoppiamento più affidabili al mondo.

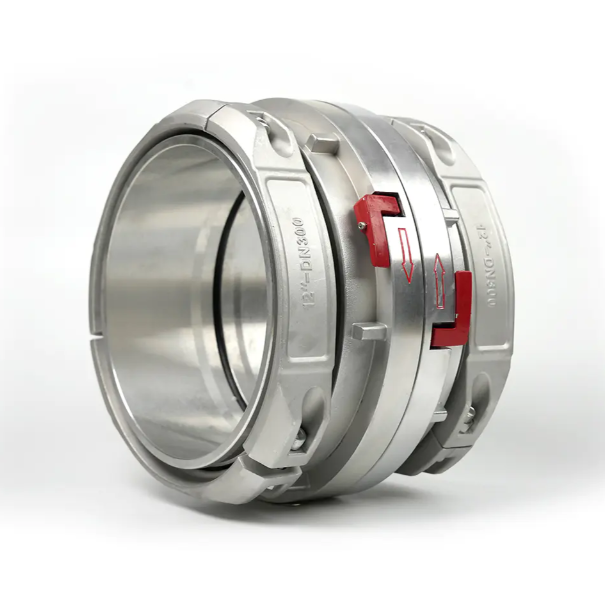

Cos'è un Giunto di bloccaggio Storz e come funziona

Inventato da Carl August Guido Storz nel 1882, il raccordo Storz è stato progettato per risolvere un problema critico nella lotta agli incendi: connettori dei tubi non corrispondenti. Poiché i tradizionali raccordi filettati richiedevano che le estremità maschio e femmina corrispondessero, durante le emergenze era spesso impossibile collegare tubi provenienti da reparti o fonti diverse.

Il sistema Storz utilizza a meccanismo di bloccaggio simmetrico con aletta e camma . Ciascuna estremità del giunto ha due alette e una corrispondente fessura per la camma. Quando due estremità vengono unite, le alette scivolano nelle fessure delle camme opposte. Una rotazione di 90° li blocca poi in posizione, comprimendo una guarnizione in gomma per creare una tenuta stagna.

Le principali caratteristiche operative includono:

• Connessione ottenuta in meno di 3 secondi senza bisogno di attrezzi
• Può essere collegato o scollegato anche sotto pressione residua
• Design simmetrico: entrambe le estremità sono intercambiabili
• La parte girevole integrata consente ai tubi di ruotare liberamente senza svitare la connessione

Dimensioni standard e valori di pressione

I raccordi Storz sono prodotti in una gamma di dimensioni standardizzate per adattarsi a diversi volumi di flusso e requisiti di pressione. Le designazioni delle dimensioni si riferiscono al diametro interno nominale del tubo flessibile o del tubo da collegare.

Il La dimensione 52 mm è quella più utilizzata nella lotta agli incendi strutturali a livello globale. I giunti devono essere testati ad almeno 1,5 volte la loro pressione di esercizio per la certificazione EN 1775 e standard simili.

Materiali utilizzati nella costruzione dei giunti Storz

Il choice of material directly affects weight, corrosion resistance, durability, and suitability for specific media. The three primary materials are:

Lega di alluminio

Il most common material for firefighting applications. Aluminum Storz couplings are leggero (tipicamente il 30-50% più leggero degli equivalenti in ottone) , resistente alla corrosione nella maggior parte degli ambienti e facile da maneggiare in condizioni di fatica. Non sono adatti all'uso con acqua di mare o fluidi altamente acidi.

Ottone

Ottone Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

Acciaio inossidabile

Utilizzato negli ambienti industriali, chimici e farmaceutici più esigenti. I giunti in acciaio inossidabile resistono agli agenti chimici aggressivi, alle alte temperature e alle sollecitazioni meccaniche estreme. Sono l'opzione più pesante ma garantiscono la durata di servizio più lunga in condizioni difficili.

Tipi di guarnizioni e loro ruolo nelle prestazioni di tenuta

Il gasket is the sealing element of a Storz coupling. It sits in a groove on one face of the coupling and is compressed when the connection is made. Gasket material must be selected based on the fluid being transported and temperature range.

• EPDM (monomero di etilene propilene diene): Standard per applicazioni idriche e antincendio. Resistente ai raggi UV, all'ozono e al vapore fino a 120°C.
• NBR (gomma nitrile butadiene): Adatto per fluidi, oli e carburanti a base di petrolio. Resistente agli idrocarburi ma si degrada con l'esposizione all'ozono.
• FKM (Vitone): Gestisce prodotti chimici aggressivi, alte temperature fino a 200°C e acidi concentrati. Utilizzato in contesti chimici e industriali.
• Silicone: Applicazioni alimentari e linee di vapore ad alta temperatura. Conforme alle normative FDA ove richiesto.

Le guarnizioni devono essere ispezionate prima di ogni utilizzo e sostituite quando incrinate, deformate o indurite. Una guarnizione difettosa è la causa principale delle perdite dei giunti Storz in condizioni operative.

Applicazioni chiave in tutti i settori

Giunti di bloccaggio Storz sono utilizzati ben oltre i servizi antincendio. Il loro design standardizzato e a connessione rapida li rende ideali ovunque sia necessario un trasferimento rapido dei fluidi.

Servizi antincendio e di emergenza

Questa rimane l'applicazione principale. I vigili del fuoco di oltre 40 paesi utilizzano Storz come raccordo per tubi standard. I collegamenti degli idranti, le prese degli elettrodomestici e i collegamenti tra tubi flessibili si affidano tutti ai giunti Storz. Il design simmetrico consente a qualsiasi vigile del fuoco di collegare qualsiasi tubo a qualsiasi idrante senza problemi di compatibilità.

Trasferimento di fluidi industriali

Gli impianti chimici, le raffinerie e gli impianti di lavorazione utilizzano i giunti Storz per il trasferimento di acqua, solventi e prodotti chimici non aggressivi tra i serbatoi di stoccaggio e i veicoli di trasporto. Il funzionamento senza attrezzi riduce i tempi di movimentazione durante le operazioni di carico e scarico.

Agricoltura e irrigazione

Gli impianti di irrigazione su larga scala utilizzano giunti Storz per il collegamento rapido della rete idrica e delle uscite delle pompe. Le dimensioni da 75 mm e 100 mm sono comuni nelle applicazioni sul campo dove sono richieste portate elevate con una caduta di pressione minima.

Estrazione mineraria e tunnel

Gli ambienti sotterranei richiedono connessioni veloci e affidabili sia per i sistemi antincendio che per quelli di drenaggio. I giunti Storz sono preferiti per la loro durata e capacità di funzionare in condizioni polverose, bagnate e ristrette.

Edilizia e ingegneria civile

Le linee di approvvigionamento idrico temporanee nei cantieri edili, le operazioni di miscelazione del calcestruzzo e le applicazioni di drenaggio traggono tutti vantaggio dalla portabilità e dall'intercambiabilità dei giunti Storz.

Storz rispetto ad altri sistemi di accoppiamento rapido

Comprendere il confronto tra Storz e sistemi di accoppiamento alternativi aiuta a selezionare la soluzione giusta per una determinata applicazione.

Standard e certificazioni pertinenti

I giunti Storz utilizzati nelle applicazioni professionali devono essere conformi agli standard applicabili per garantire l'interoperabilità e la sicurezza. Gli standard più ampiamente citati includono:

• DIN 14307: Norma tedesca che definisce dimensioni e requisiti prestazionali per i giunti Storz utilizzati nella lotta antincendio. Ampiamente adottato in tutta Europa.
• EN1775: Norma europea per i sistemi di manichette antincendio, compresi i requisiti di accoppiamento.
• NFPA 1963: Standard statunitense per i collegamenti delle manichette antincendio. Sebbene gli Stati Uniti utilizzino comunemente NST (National Standard Thread), molti dipartimenti statunitensi ora dispongono di adattatori Storz per linee di alimentazione di grande diametro.
• AS 2419.1: Norma australiana relativa alle installazioni di idranti, comprese le specifiche di accoppiamento Storz.

Verificare sempre che i giunti rechino i marchi di certificazione e la documentazione di tracciabilità pertinenti, in particolare per le applicazioni antincendio per la sicurezza della vita.

Ispezione, manutenzione e durata utile

Una corretta manutenzione prolunga la durata utile e garantisce prestazioni affidabili quando conta di più. Un giunto Storz in alluminio ben mantenuto può durare 10-20 anni o più nel normale servizio antincendio.

Lista di controllo per l'ispezione di routine

• Controllare che la guarnizione non presenti crepe, indurimento, rigonfiamento o deformazione; sostituirla ogni anno o più frequentemente in ambienti ad uso intensivo
• Ispezionare le alette e le fessure delle camme per verificare l'eventuale presenza di usura, sbavature o deformazioni che potrebbero impedire il completo innesto
• Controllare il movimento del perno: dovrebbe ruotare liberamente senza rigidità o stridore
• Cerca eventuali tracce di corrosione, vaiolature o crepe sul corpo del giunto, soprattutto attorno alle basi delle alette
• Testare l'innesto del giunto con un giunto accoppiato: il collegamento deve bloccarsi con un deciso quarto di giro e non vibrare o disinnestarsi senza uno sforzo intenzionale

Migliori pratiche di manutenzione

• Pulire con acqua dolce dopo l'esposizione all'acqua salata o ad agenti chimici
• Applicare annualmente un lubrificante leggero a base di silicone alle facce girevole e di bloccaggio: evitare lubrificanti a base di petrolio che degradano le guarnizioni in gomma
• Conservare i giunti con i cappucci protettivi installati per impedire l'ingresso di materiale estraneo nella faccia del giunto
• Rimuovere dal servizio eventuali giunti con corpi incrinati, alette strappate o snodi grippati; non riparare danni strutturali sul campo

Adattatori e accessori per sistemi Storz

Una gamma completa di accessori estende la compatibilità dei giunti Storz a diversi sistemi e applicazioni:

• Adattatori filettati Storz a BSP/NPT: Consentono il collegamento tra giunti Storz e sistemi di tubi filettati, comunemente utilizzati per collegamenti di idranti in ambienti con standard misti
• Adattatori da Storz a Camlock: Compatibilità ponte tra le manichette antincendio Storz e i sistemi industriali Camlock
• Giunti riduttori: Collegare due raccordi Storz di diverse dimensioni nominali, ad es. tubo di alimentazione da 75 mm a tubo di attacco da 52 mm
• Cappucci e tappi ciechi: Sigillare le uscite non utilizzate o le estremità dei giunti aperte durante il trasporto e lo stoccaggio
• Manometri con ingresso Storz: Per il monitoraggio della pressione di alimentazione nel punto di collegamento del giunto
• Morsetti di bloccaggio e dispositivi di fissaggio: Sicurezza aggiuntiva per ambienti industriali ad alte vibrazioni in cui la disconnessione accidentale di un quarto di giro rappresenta un rischio

Problemi comuni e risoluzione dei problemi

Anche i giunti Storz ben mantenuti possono incontrare problemi sul campo. Ecco i problemi più frequenti e le relative cause:

L'accoppiamento non si blocca completamente

Causato da detriti nelle fessure delle camme, alette usurate o danneggiate o da una guarnizione gonfia che impedisce l'incontro delle facce. Pulire le fessure delle camme, ispezionare le alette e controllare lo spessore della guarnizione. Sostituire i componenti usurati o danneggiati.

Perdita nel punto di connessione

Quasi sempre causato da una guarnizione danneggiata, mancante o posizionata in modo errato. In alcuni casi, una faccia di accoppiamento deformata impedisce la corretta compressione della guarnizione. Ispezionare la scanalatura della sede della guarnizione per individuare eventuali intaccature o deformazioni.

Accoppiamento difficile da scollegare dopo la pressurizzazione

La pressione residua intrappola il giunto nella posizione bloccata. Scaricare sempre la pressione prima di tentare di scollegare. Non colpire mai il corpo del giunto con attrezzi per forzare la disconnessione: ciò danneggerebbe le alette e le fessure delle camme.

Girevole grippato o rigido

Causato da corrosione, contaminazione o mancanza di lubrificazione. Applicare lubrificante siliconico penetrante e azionare gradualmente la girella. Se il raccordo girevole rimane grippato, rimuoverlo dal servizio: un raccordo girevole non rotante provoca la torsione del tubo e riduce l'efficienza del flusso.

Seleziona il giunto Storz giusto per la tua applicazione

Utilizzare i seguenti punti decisionali per identificare la specifica del giunto Storz più appropriata:

1. Determinare la portata e la pressione di esercizio richieste — selezionare una dimensione nominale che soddisfi i requisiti di flusso senza un'eccessiva caduta di pressione
2. Identificare il fluido da trasferire — scegliere di conseguenza il materiale (alluminio, ottone, acciaio inossidabile) e il tipo di guarnizione (EPDM, NBR, FKM).
3. Verificare gli standard applicabili — assicurarsi che il giunto soddisfi gli standard dimensionali e di pressione richiesti nella propria regione o settore
4. Considera l'ambiente operativo — gli ambienti marini o chimici richiedono materiali di qualità superiore; le applicazioni sensibili al peso preferiscono l'alluminio
5. Valutare la compatibilità con i sistemi esistenti — se sono necessari adattatori, confermare la compatibilità dell'adattatore e verificare che non vengano introdotte penalità aggiuntive per la caduta di pressione
6. Conferma il tipo di connessione finale — determinare come il raccordo si collegherà al tubo, al tubo o all'attrezzatura (crimpato, gambo del tubo, filettato, flangiato)
