Come utilizzare e selezionare un raccordo per manichetta antincendio Storz？

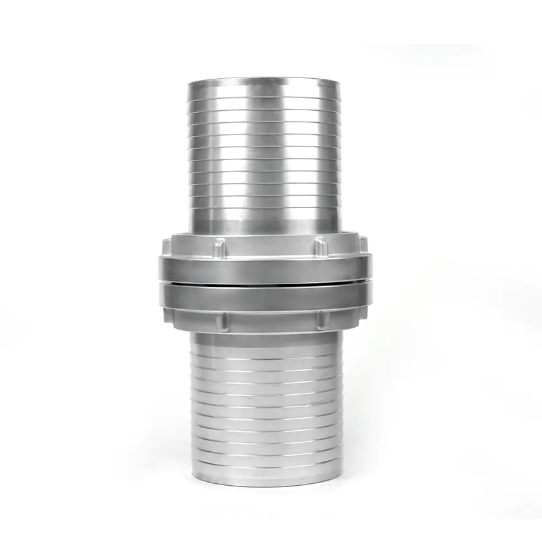

A Raccordo per manichetta antincendio Storz è un connettore simmetrico con camma e scanalatura asessuato che consente a due metà identiche di unirsi senza filettatura. A differenza dei raccordi filettati che richiedono estremità maschio e femmina corrispondenti, due raccordi Storz qualsiasi della stessa dimensione nominale si collegano istantaneamente con un rotazione di un quarto di giro . Questo design lo rende la scelta steard per la rapida implementazione della soppressione degli incendi in tutto il mondo, utilizzato dai vigili del fuoco, da strutture industriali e dai servizi di soccorso aeroportuale in Europa, Nord America e oltre.

La scelta del giusto giunto Storz dipende da tre fattori fondamentali: diametro nominale, materiale e pressione nominale . Il loro corretto utilizzo garantisce prestazioni esenti da perdite nelle condizioni estreme delle operazioni antincendio.

Comprensione Giunto Storz Dimensioni e quando utilizzarli

I giunti Storz sono classificati in base alla loro diametro nominale (DN) , che si riferisce alla dimensione del foro interno del giunto anziché al diametro esterno. Le dimensioni standard vanno dal DN 25 al DN150, ciascuna adatta a specifiche esigenze di flusso.

In Europa e nei paesi che seguono gli standard DIN 14307, DN 52 e DN 75 sono i formati più forniti dai vigili del fuoco comunali. In Nord America, le versioni Storz da 2,5 pollici (circa DN 65) e 4 pollici (circa DN 100) sono comuni alle prese degli idranti e agli scarichi delle pompe.

Come collegare e scollegare correttamente un accoppiamento Storz

La procedura di connessione è semplice, ma la tecnica conta, soprattutto sotto pressione o in condizioni di scarsa visibilità. Seguire questi passaggi per un giunto affidabile e senza perdite:

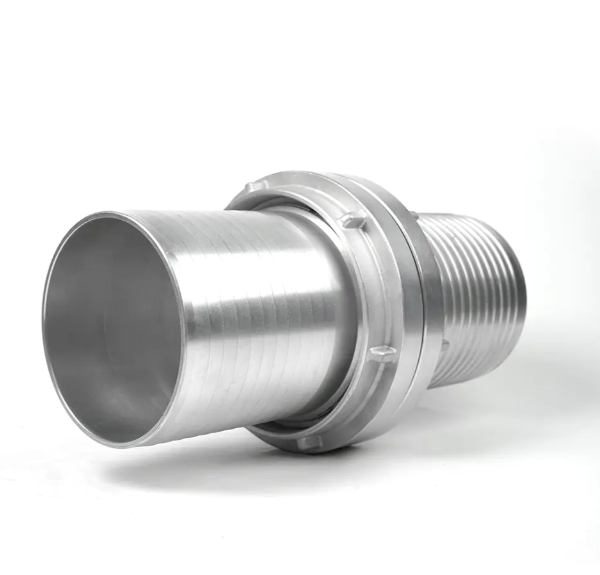

Collegamento di due giunti Storz

1. Ispezionare entrambe le facce del giunto e le guarnizioni di tenuta per rilevare eventuali detriti, tagli o deformazioni prima di unirle.
2. Allineare i due giunti faccia a faccia in modo che alette (orecchie) interbloccate — la camma sollevata di uno scorre nella corrispondente cavità dell'altro.
3. Ruotare un giunto circa 90° in senso orario finché non si avverte o non si sente il fermo di bloccaggio scattare in posizione.
4. Verificare la connessione separando delicatamente le due metà: un giunto Storz bloccato non si separerà sotto tensione manuale.
5. Controllare che la guarnizione sia posizionata a filo e che nessun bordo sia esposto attorno alla circonferenza.

Disconnessione sotto pressione residua

Non tentare mai di disaccoppiare un raccordo Storz mentre la linea è ancora pressurizzata. Pressione residua fino a 0,5 bar può causare il rilascio del giunto con forza sufficiente a provocare lesioni. Spurgare sempre lungo la linea, confermare la pressione zero, quindi ruotare una metà 90° in senso antiorario separare.

Scegliere il materiale giusto per il proprio ambiente operativo

I giunti Storz sono prodotti in diversi materiali, ciascuno con vantaggi distinti a seconda dell'ambiente di utilizzo, del budget di peso e del rischio di esposizione chimica.

• Lega di alluminio (più comune): Leggero con un peso di circa 0,3–1,2 kg per DN 52–DN 100, resistente alla corrosione e adatto a pressioni fino a 16 bar. Ideale per apparecchi antincendio mobili dove il risparmio di peso migliora la velocità di movimentazione.
• Acciaio inossidabile (AISI 304 / 316): La scelta migliore per installazioni permanenti, esposizione all'acqua di mare o ambienti di impianti chimici. Più pesante dell'alluminio ma adatto a pressioni di esercizio più elevate, in genere fino a 25bar — e resistente alla corrosione da cloruri.
• Ottone: Utilizzato in sistemi storici e in alcune applicazioni industriali. Offre eccellente resistenza alla corrosione e lavorabilità, ma aggiunge un peso significativo; meno comune nei moderni vigili del fuoco.
• Polimero/composito ad alta resistenza: Opzione emergente per avvolgitubi leggeri di pronto soccorso e kit antincendio boschivi. Tipicamente limitato a inferiore a 10 bar pressione di esercizio.

Per la maggior parte delle applicazioni antincendio strutturali e di approvvigionamento idrico municipale, Giunti Storz in alluminio conformi alla norma DIN 14307 o EN 1947 rappresentano l'equilibrio ottimale tra peso, resistenza e costo.

Valori di pressione e cosa significano nella pratica

I giunti Storz hanno due designazioni chiave di pressione: pressione di esercizio nominale (PN) and pressione di prova . La pressione di prova è tipicamente 1,5× la pressione di esercizio , convalidato durante i test idrostatici di fabbrica.

Selezionare sempre un giunto classificato per almeno il 25% sopra la pressione operativa massima del sistema . Per i sistemi di tubi di livello di edifici a molti piani, dove le pressioni statiche possono superare i 12 bar anche prima della spinta della pompa, sono fortemente consigliati i giunti in acciaio inossidabile.

Scelta della guarnizione: il fattore più trascurato Giunto Storz Prestazioni

La guarnizione interna a faccia piatta è l'unico elemento di tenuta in un giunto Storz, rendendo critiche le sue condizioni e la scelta del materiale. Una guarnizione usurata o incompatibile è la principale causa delle perdite Storz in servizio.

• EPDM (monomero di etilene propilene diene): La scelta standard per il servizio idrico. Approvato per temperature da −40 °C a 120 °C. Compatibile con acqua, concentrati di schiuma e detergenti delicati.
• NBR/Nitrile: Da utilizzare dove possono essere presenti oli minerali o liquidi a base di petrolio, ad esempio per la soppressione di fuoriuscite di carburante o per applicazioni in raffinerie di petrolio. Non adatto per ambienti ricchi di ozono.
• Silicone: Applicazioni ad alta temperatura superiore a 120 °C, come il lavaggio con vapore o acqua surriscaldata. Durabilità meccanica inferiore rispetto all'EPDM.
• PTFE: Resistenza chimica in un intervallo di pH molto ampio. Preferito per fluidi industriali aggressivi ma richiede un'installazione precisa per evitare la deformazione del flusso freddo.

Le guarnizioni devono essere ispezionate prima di ogni utilizzo e sostituite quando sono visibili crepe sulla superficie, deformazione permanente della compressione o deformazione dei bordi. Non lubrificare le guarnizioni Storz con grassi a base di petrolio , poiché questi degradano EPDM e NBR. Utilizzare solo lubrificante a base di silicone o semplice acqua.

Standard e certificazioni da ricercare al momento dell'acquisto

I giunti Storz destinati all'uso nei servizi antincendio devono essere conformi agli standard riconosciuti che definiscono le tolleranze dimensionali, le specifiche dei materiali e i requisiti dei test di pressione. I giunti non conformi possono sembrare simili ma non riescono a bloccarsi in modo affidabile con le apparecchiature certificate.

• DIN 14307 (Germania/ampiamente adottato in Europa): Lo standard fondamentale che copre le dimensioni e i requisiti dei materiali per i giunti Storz in alluminio da DN 25 a DN 150.
• EN1947: Standard europeo per i raccordi delle manichette antincendio, che armonizza i requisiti DIN 14307 in tutti gli stati membri dell'UE. Cerca la marcatura CE laddove richiesto dalle norme locali sugli appalti.
• NFPA 1963 (Stati Uniti): Regola i collegamenti delle manichette antincendio, compresi i raccordi di tipo Storz utilizzati nei dipartimenti del Nord America. Specifica la geometria dell'aletta, gli equivalenti della filettatura e i protocolli di test.
• AS 4484 (Australia): Standard australiano per i raccordi delle manichette antincendio che fa riferimento alle dimensioni Storz adattate ai requisiti dei vigili del fuoco locali.

In caso di acquisto per uso antincendio istituzionale o governativo, richiedere sempre il certificato del materiale del produttore e rapporto di prova idrostatica per confermare la conformità prima dell'installazione.

Migliori pratiche di manutenzione, ispezione e conservazione

Un giunto Storz ben mantenuto funzionerà in modo affidabile Da 10 a 20 anni in servizio regolare. La routine di manutenzione è semplice ma deve essere coerente.

Dopo ogni utilizzo

• Sciacquare con acqua dolce pulita per rimuovere sale, residui di concentrato di schiuma o sedimenti.
• Asciugare completamente prima di riporlo per evitare vaiolature da corrosione sulle superfici in lega di alluminio.
• Sostituire il cappuccio antipolvere per proteggere la superficie della guarnizione dall'esposizione ai raggi UV e da danni fisici.

Lista di controllo per l'ispezione periodica

• Controllare la geometria delle alette: le alette piegate o deformate impediscono la rotazione completa di 90° e possono provocare una disconnessione accidentale sotto pressione.
• Testare il fermo di bloccaggio accoppiando due unità identiche e verificando l'innesto positivo.
• Ispezionare la scanalatura di alloggiamento della guarnizione per individuare eventuali rigature o granelli incorporati che possono tagliare le guarnizioni durante il collegamento.
• Effettuare un test annuale della pressione idrostatica presso 1,5× pressione di esercizio per giunti utilizzati in sistemi critici per la sicurezza della vita.

Condizioni di conservazione

Conservare i giunti Storz lontano dalla luce solare diretta (che deteriora le guarnizioni EPDM), da prodotti petroliferi e da temperature inferiori a −20 °C per periodi prolungati. Lo stoccaggio orizzontale sospeso sulle rastrelliere per tubi previene i danni da impatto alle alette che possono verificarsi quando i giunti si accumulano uno sopra l'altro.

Configurazioni comuni degli adattatori quando si combinano sistemi di accoppiamento

In pratica, i vigili del fuoco spesso utilizzano apparecchiature con standard di accoppiamento misti, in particolare quando si integrano con reti di idranti comunali, partner di mutuo soccorso o infrastrutture legacy che utilizzano accoppiamenti filettati o istantanei. Gli adattatori Storz-ad-altri risolvono questo problema.

• Filettatura Storz-BSP (tubo British Standard): Consente al tubo Storz di collegarsi alle uscite filettate degli idranti o alle porte della pompa. Disponibili in configurazioni BSP maschio e femmina, tipicamente BSP da 1½" a 4".
• Filettatura Storz-NH (National Hose, USA): Necessario quando gli apparecchi nordamericani si interfacciano con le linee di alimentazione equipaggiate da Storz. L'adattatore Storz da 2½" NH a 2,5" è uno dei più comuni nei kit di mutuo soccorso transfrontalieri o aeroportuali.
• Riduttore Storz da DN 75 a DN 52: Un adattatore riduttore che riduce il diametro della linea di alimentazione per l'implementazione del tubo di attacco senza richiedere un divisore a stella separato.
• Storz per camlock: Utilizzato in ambienti industriali dove i raccordi Camlock (tipo C/E) sono standard sulle apparecchiature di processo ma i collegamenti delle manichette antincendio utilizzano Storz.

Specificare sempre il tipo, dimensione e pressione nominale esatti del raccordo di ingresso e uscita quando si ordinano gli adattatori. I valori nominali di pressione non corrispondenti sull'adattatore sono una frequente fonte di guasti durante le esercitazioni a flusso elevato.
