Che cos'è un tappo cieco con chiusura Storz?

A Tappo cieco con chiusura Storz è un raccordo a pressione industriale specializzato progettato per sigillare le estremità di scarico o di aspirazione di tubi, valvole e tubi flessibili compatibili con Storz. A differenza dei cappucci Storz standard, la variante "di bloccaggio" incorpora un meccanismo di chiusura meccanico o di blocco di sicurezza, spesso un perno caricato a molla o un cursore con blocco a rotazione, che impedisce il disinnesto accidentale dell'accoppiamento a causa di vibrazioni ad alta frequenza, torsione del tubo o improvvisi picchi di pressione. Funge da barriera di sicurezza primaria nei sistemi di erogazione dei fluidi, garantendo che le porte inutilizzate rimangano ermetiche e stagne in condizioni operative rigorose.

La struttura fondamentale di un accoppiamento Storz è "asessuale", il che significa che entrambe le estremità della connessione sono identiche. Ciò elimina la necessità di abbinare filetti maschio e femmina, accelerando significativamente l'implementazione in scenari di emergenza. Un tappo cieco funge effettivamente da punto "terminale" di questo sistema. Quando il meccanismo di bloccaggio è inserito, il cappuccio non può essere ruotato o rimosso senza intervento manuale, fornendo un livello essenziale di sicurezza nelle infrastrutture pubbliche e negli ambienti industriali ad alta pressione.

Progettazione del nucleo e componenti meccanici

Per comprendere l'efficacia di a Tappo cieco con chiusura Storz , bisogna esaminarne l'anatomia strutturale. Il cappuccio è generalmente forgiato o fuso con materiali ad alta resistenza ed è costituito da diversi componenti critici che lavorano all'unisono per mantenere la tenuta.

Il sistema ad alette

Le "alette" sono i ganci ad incastro che definiscono la connessione Storz. Su un cappuccio cieco, queste alette sono lavorate con precisione per scivolare nelle scanalature del giunto ricevente. La distanza tra le alette, nota come Distanza KA o distanza aletta —è la metrica di dimensionamento principale. Ad esempio, un cappuccio Storz da 65 mm deve avere una distanza KA corrispondente (solitamente 81 mm) per adattarsi alla valvola corrispondente.

Il meccanismo di bloccaggio

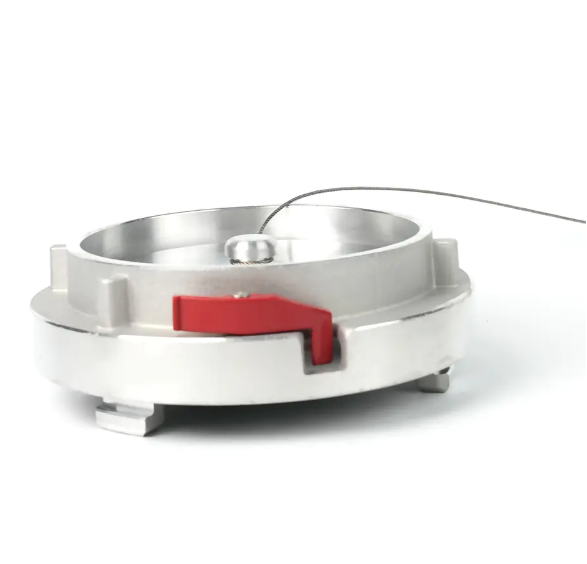

La caratteristica "Locking" è ciò che distingue questo berretto dalle versioni standard. Di solito è composto da a serratura in metallo con azionamento a molla situato sul bordo esterno. Una volta ruotato il cappuccio nella posizione bloccata (tipicamente una rotazione di 90 gradi), la chiusura scatta in una tacca sull'accoppiamento ricevente. Ciò impedisce la controrotazione. In ambienti ad alte vibrazioni, come su un apparato antincendio in movimento o vicino a pompe industriali pesanti, questo blocco impedisce al tappo di allentarsi con vibrazioni nel tempo.

Guarnizioni di tenuta

All'interno della faccia del cappuccio si trova una guarnizione per carichi pesanti. A seconda della destinazione d'uso, queste guarnizioni sono realizzate con diversi elastomeri:

• Nitrile (NBR): Lo standard per applicazioni con acqua e olio, offre un'eccellente resistenza all'usura.
• Vitone (FKM): Utilizzato per ambienti ad alta temperatura o ricchi di sostanze chimiche.
• EPDM: Preferito per l'uso esterno grazie alla sua resistenza ai raggi UV e alla degradazione dell'ozono.

Specifiche tecniche e standard dimensionali

Tappo cieco con chiusura Storzs sono prodotti secondo rigorosi standard internazionali per garantire l'intercambiabilità. Gli standard più comuni seguiti sono DIN (Istituto tedesco per la standardizzazione) e vari codici europei di sicurezza antincendio. La precisione nel dimensionamento è vitale; una discrepanza anche di pochi millimetri nella distanza KA renderà il tappo inutilizzabile.

Applicazioni critiche nelle infrastrutture moderne

L'uso di tappi ciechi con chiusura è obbligatorio in diversi settori in cui un guasto nel contenimento dei fluidi potrebbe portare a danni materiali catastrofici o rischi ambientali.

Sistemi antincendio e montanti

I vigili del fuoco utilizzano questi cappucci per proteggere il collegamento dei vigili del fuoco (FDC) all'esterno degli edifici. Senza un tappo di chiusura, detriti, insetti nidificanti o vandali potrebbero ostruire il corso d'acqua. Quando si verifica un incendio, i vigili del fuoco devono poter avere fiducia che l'ingresso sia libero. Il il meccanismo di bloccaggio assicura che il cappuccio rimanga in posizione nonostante gli ambienti urbani ad alto traffico in cui i tappi standard potrebbero essere manomessi.

Trasporto di polveri sfuse e granulari

Nel trasporto pneumatico di polveri (come cemento, farina o pellet di plastica), i raccordi Storz sono onnipresenti. Durante il trasporto le vibrazioni del veicolo possono causare l'allentamento dei raccordi non bloccabili. Un tappo cieco con chiusura impedisce lo scarico accidentale di materiali sfusi secchi, che può rappresentare sia una perdita finanziaria che un pericolo respiratorio per gli operatori.

Gestione delle acque reflue e dell'aspirazione

Gli autospurghi e gli impianti di trattamento delle acque reflue utilizzano i tappi ciechi Storz per sigillare le prese di aspirazione. Poiché questi sistemi spesso funzionano sotto pressione negativa, il integrità della guarnizione di tenuta è fondamentale per prevenire la cavitazione della pompa. Il perno di bloccaggio garantisce che il tappo rimanga perfettamente centrato e compresso contro la guarnizione, mantenendo il vuoto.

Scienza dei materiali e fattori di durabilità

La scelta del materiale per a Tappo cieco con chiusura Storz è determinato dall’ambiente in cui abiterà. L'utilizzo della lega sbagliata può provocare corrosione galvanica o guasti meccanici sotto pressione.

1. Alluminio forgiato: Questo è il materiale più comune. La forgiatura fornisce una struttura della grana superiore rispetto alla fusione, consentendo al cappuccio di resistere pressioni di esercizio fino a 16 Bar (232 PSI) senza rompersi. La maggior parte sono anodizzati duri per prevenire l'ossidazione.
2. Acciaio inossidabile (grado 316): Essenziale per ambienti marini o impianti di lavorazione chimica. I cappucci Storz in acciaio inossidabile resistono alla corrosione dell'acqua salata e sono spesso utilizzati in configurazioni "servizio acido" in cui sono presenti detergenti aggressivi.
3. Ottone/Canna di fucile: Da preferire nelle miniere sotterranee o in atmosfere esplosive (zone ATEX) perché sono metalli "non scintillanti". Se un tappo di ottone cade o viene colpito, è improbabile che si crei una scintilla che potrebbe accendere gas infiammabili.

Protocolli di installazione e manutenzione

Per garantire che un tappo cieco con chiusura Storz svolga correttamente la sua funzione, sono necessarie un'installazione corretta e una manutenzione periodica. Un tappo posizionato in modo errato costituisce un rischio di proiettile ad alta pressione.

Passaggi di installazione

1. Ispezionare la guarnizione per individuare eventuali crepe, sabbia o punti piatti. 2. Allineare le alette del coperchio cieco con le fessure sul giunto fisso. 3. Spingere con decisione e ruotare il cappuccio in senso orario. 4. Continuare la rotazione fino al il perno di bloccaggio "clic" oppure il cursore di bloccaggio si innesta. 5. Eseguire un test di "tiro indietro" per garantire che il cappuccio non possa ruotare nella direzione opposta senza premere il fermo di rilascio.

Lista di controllo per la manutenzione

• Ispezione mensile: Verificare la presenza della catenella di sicurezza (che impedisce la perdita del tappo quando scollegato).
• Lubrificazione: Utilizzare uno spray al silicone per uso alimentare sul perno di bloccaggio e sulle superfici delle alette per evitare "grippaggi" dovuti all'accumulo di minerali dovuti all'acqua dura.
• Sostituzione della guarnizione: Le guarnizioni dovrebbero essere sostituite ogni Da 2 a 5 anni , oppure immediatamente se presentano segni di indurimento (compression set).

Il ruolo della catena di sicurezza

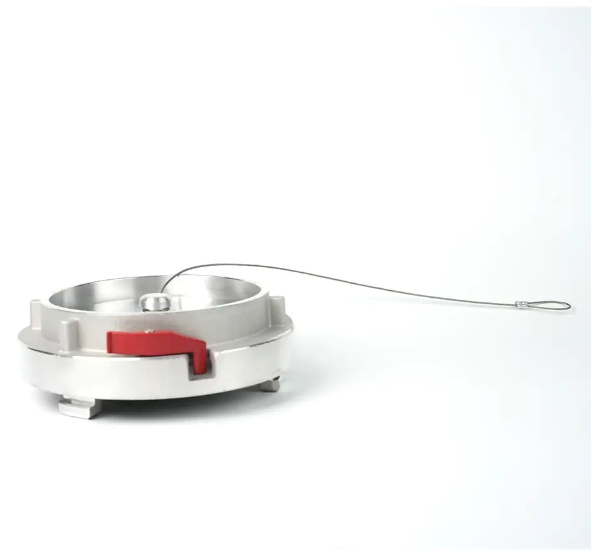

La maggior parte dei tappi ciechi con chiusura Storz sono dotati di una catena in acciaio inossidabile o zincata per carichi pesanti. Questa non è semplicemente una caratteristica di comodità; è una necessità operativa e di sicurezza. Negli interventi antincendio municipali, l'assenza di una catena spesso porta allo smarrimento o al furto dei tappi, lasciando l'idrante o il tubo di livello vulnerabili al blocco. La catena è tipicamente Lunghezza da 300 mm a 500 mm ed è ancorato al corpo principale della valvola o del tubo tramite un anello per carichi pesanti. Ciò garantisce che il tappo di chiusura sia sempre disponibile per essere richiuso immediatamente dopo l'uso.

Riepilogo dei vantaggi

In sintesi, il Tappo cieco con chiusura Storz è un componente fondamentale per qualsiasi sistema che utilizza lo standard di connessione rapida Storz. I suoi vantaggi principali includono:

• Resistenza alle vibrazioni: Il blocco meccanico impedisce il disaccoppiamento accidentale in ambienti ad alto stress.
• Prevenzione delle perdite: Le guarnizioni ad alta compressione garantiscono perdite zero a pressioni fino a 16 bar.
• Efficienza operativa: Il design asessuato consente una connessione/disconnessione rapida senza preoccuparsi dell'orientamento del filo.
• Durabilità: Disponibili in varie leghe per combattere la corrosione, l'usura e l'impatto meccanico.

Che si tratti di proteggere l'infrastruttura antincendio di una città o di sigillare un'autocisterna, il tappo cieco con chiusura rimane lo standard di riferimento per una terminazione fluida sicura e affidabile.
