Come utilizzare gli adattatori Storz?

Cosa sono gli adattatori Storz?

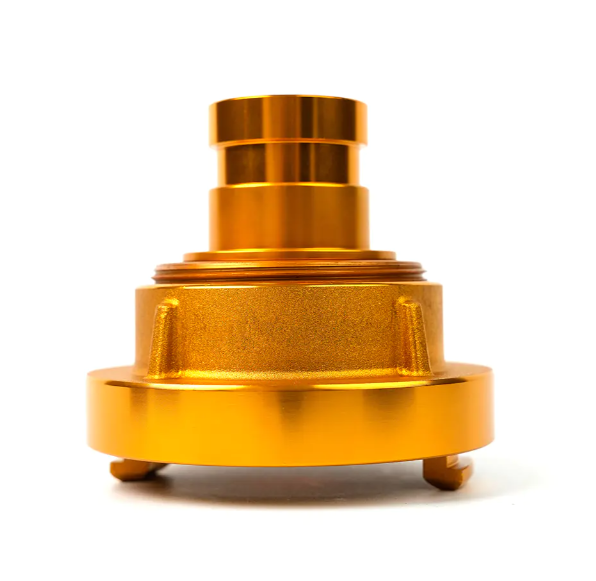

Adattatori Storz , noti anche come connettori Storz o innesti rapidi Storz, sono un sistema di connessione altamente efficiente ampiamente utilizzato nelle applicazioni antincendio, industriali e agricole. La loro caratteristica principale è il design unico dei capicorda (tipicamente da due a tre capicorda), che rende il processo di connessione eccezionalmente semplice e veloce. A differenza dei connettori filettati tradizionali, i connettori Storz richiedono semplicemente l'allineamento dei due connettori, la loro pressione e la successiva rotazione delicata per bloccarli in posizione, ottenendo una connessione perfetta e a prova di perdite.

La funzione principale degli adattatori Storz è quella di fungere da adattatori, collegando o convertendo diversi standard e tipi di connettori. Risolvono i problemi di connessione tra interfacce precedentemente incompatibili e sono un componente chiave per ottenere la compatibilità delle apparecchiature.

Come funzionano gli adattatori Storz?

Gli adattatori Storz funzionano in base al meccanismo "clicca e tieni premuto":

Allineamento: Allineare le alette e le scanalature dei due connettori da collegare (ad esempio un maschio Storz e una femmina Storz oppure un adattatore Storz con un connettore Storz standard).

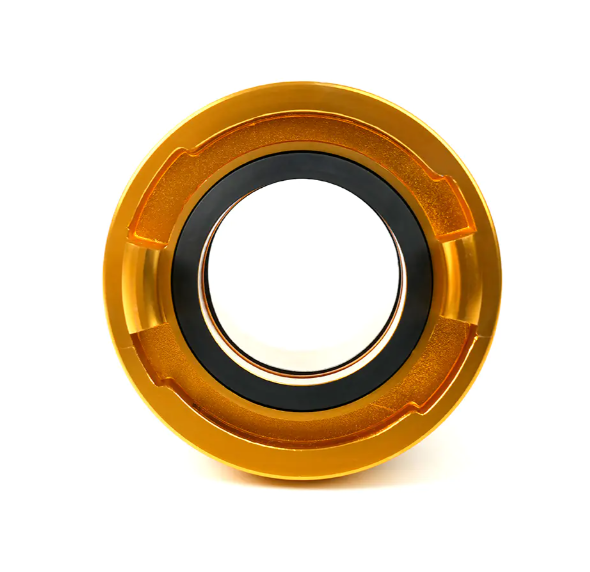

Spingere dentro: Spingere completamente insieme le superfici di tenuta di entrambi i connettori. All'interno del connettore viene generalmente fornita una guarnizione di tenuta per garantire una tenuta ermetica.

Ruota: Ruotare uno dei connettori (o utilizzare una chiave speciale) di circa 120 gradi (un terzo di giro) in senso orario finché le alette non sono completamente agganciate e bloccate in posizione.

Questo meccanismo di bloccaggio rapido lo rende ideale per tubi ad alta pressione e sistemi di erogazione di fluidi.

Come collegare diversi connettori standard utilizzando gli adattatori Storz?

Il valore fondamentale dell'utilizzo degli adattatori Storz risiede nella loro funzione di conversione, che consente la compatibilità tra diversi sistemi:

1. Da Storz a connessioni filettate (ad es. BSP o NPT)

Quando è necessario collegare un connettore per manichetta antincendio con un raccordo Storz standard a una pompa o un idrante con uscita filettata, è necessario un adattatore Storz-filetto:

Seleziona l'adattatore corretto: Assicurarsi che un'estremità dell'adattatore sia della dimensione Storz corretta (ad esempio, DN50/2") e che l'altra estremità abbia una specifica di filettatura corrispondente (ad esempio, filettatura interna BSP da 2").

Collegamento dell'estremità filettata: Avvolgere l'estremità filettata dell'adattatore con nastro sigillante (ad esempio nastro in PTFE) e avvitarlo nella porta filettata dell'attrezzatura di destinazione (pompa o idrante).

Collegamento dello Storz End: Spingi il connettore della manichetta antincendio Storz nella porta Storz dell'adattatore e poi ruotalo per bloccarlo.

2. Collegamento di raccordi Storz di dimensioni diverse

Se la tua attrezzatura e il tuo tubo hanno dimensioni di raccordi Storz diverse, avrai bisogno di un adattatore Storz riduttore/ingranditore:

Collegamento dell'estremità di dimensione più grande: Collegare l'estremità Storz più grande dell'adattatore al raccordo più grande corrispondente e bloccarlo.

Collegamento dell'estremità di dimensioni più piccole: Spingere il raccordo Storz più piccolo del tubo nella porta più piccola dell'adattatore, quindi ruotare per bloccarlo.

3. Collegamento ad altri standard di connessione rapida (ad esempio, flange o camlock)

Alcune applicazioni industriali potrebbero richiedere il collegamento dei connettori Storz a diversi raccordi standard, come Camlock o flange. In questo caso avrai bisogno di un adattatore Storz-Camlock o di un adattatore Storz-Flange. La procedura operativa è simile alle connessioni filettate, collegando i due sistemi tramite un adattatore.

Vantaggi e precauzioni nell'utilizzo degli adattatori Storz

Vantaggi:

• Connessione rapida: Il funzionamento rapido consente di risparmiare tempo prezioso nella risposta alle emergenze e nella produzione industriale.
• Alta affidabilità: Bloccato saldamente, tenuta eccellente e resistente all'alta pressione.
• Versatilità: Come adattatore, si collega facilmente a diversi connettori standard, migliorando l'utilizzo delle apparecchiature.



Precauzioni:

• Corrispondenza delle taglie: I connettori Storz sono disponibili in vari diametri nominali (ad es. DN50, DN65, DN100). Quando si utilizzano adattatori Storz, assicurarsi che la dimensione Storz dell'adattatore corrisponda al connettore Storz esistente.


• Guarnizioni di tenuta: Assicurarsi che le guarnizioni di tenuta siano integre e correttamente installate; questo è fondamentale per collegamenti a prova di perdite.


• Manutenzione: Ispezionare regolarmente le alette del connettore e dell'adattatore della manichetta antincendio per verificare che non siano usurati o danneggiati per garantire un collegamento sicuro e affidabile.



Selezionando e utilizzando correttamente Adattatori Storz , puoi collegare in modo efficiente e sicuro una varietà di apparecchiature per il trasferimento di fluidi, offrendo prestazioni eccezionali sia per le emergenze antincendio che per le operazioni industriali quotidiane.
