Quali tipi di giunti Storz esistono?

I giunti Storz (comunemente noti anche come giunti Cam Lock o giunti rapidi tedeschi) sono giunti ad attacco rapido ampiamente utilizzati nei settori della protezione antincendio, del trattamento delle acque, dei prodotti chimici, agricoli e del trasporto di fluidi industriali grazie al loro funzionamento semplice, alla connessione affidabile e all'elevata intercambiabilità. Sono costituiti da due raccordi identici a artiglio che raggiungono una connessione sigillata semplicemente inserendo e ruotando (solitamente 120° o 90°), senza la necessità di meccanismi di bloccaggio aggiuntivi, migliorando notevolmente l'efficienza e la sicurezza.

Classificazione dei giunti Storz

Sebbene il design di base e il principio di funzionamento di Accoppiamento Storz sono unificati, ovvero il bloccaggio rapido viene ottenuto tramite artigli (o orecchie) e corrispondenti strutture a camma, possono ancora essere classificati in vari modi a seconda della forma di connessione e dei materiali per soddisfare le diverse esigenze di trasporto dei fluidi.

1. Classificazione in base all'estremità della connessione (tipo più comune)

Questo è il metodo di classificazione più importante, che determina il modo in cui i giunti Storz si collegano ad altre apparecchiature o tubazioni:

Giunto per tubo Storz:

Applicazioni: Utilizzato per connettersi direttamente Accoppiamento Storz a manichette antincendio, tubi industriali o tubi per l'irrigazione agricola.

Caratteristiche: in genere include una coda del tubo (gambo), fissata al tubo con una fascetta o una clip ed è un componente principale dei sistemi di collegamento del fluido.

Accoppiamento filettato Storz:

Applicazioni: utilizzati per collegare i giunti Storz all'ingresso e all'uscita di tubi, valvole o pompe con filettature standard.

Tipi: suddivisi in accoppiamenti con filettatura femmina e accoppiamenti con filettatura maschio. Gli standard di thread comuni includono BSP, NPT, ecc. Questo tipo è fondamentale per consentire una conversione rapida e l'integrazione del sistema.

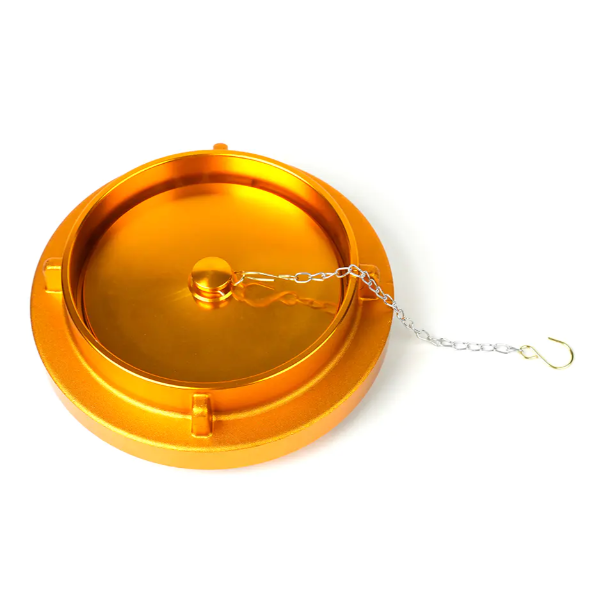

Tappo/tappo cieco Storz:

Applicazioni: Utilizzato per sigillare inutilizzati Accoppiamento Storz uscite o alle estremità dei tubi per evitare perdite di fluido o l'ingresso di contaminanti nel sistema del fluido.

Caratteristiche: Dotato di un anello di tenuta per prestazioni di tenuta affidabili.

2. Classificazione per Materiale

La resistenza alla corrosione e la durata dei giunti Storz dipendono principalmente dai materiali di fabbricazione, che influiscono direttamente sulla loro applicazione in fluidi specifici:

Giunti Storz in lega di alluminio:

Caratteristiche: Leggero, economico e con buona resistenza alla corrosione.

Applicazioni: più comunemente presenti nelle attrezzature antincendio, nel trattamento delle acque e nel trasporto generale di fluidi industriali.

Giunti Storz Ottone/Bronzo:

Caratteristiche: elevata resistenza, resistenza alla corrosione, resistenza alle alte temperature e resistenza alle scintille.

Applicazioni: adatto per ambienti marini, industria petrolifera e del gas e applicazioni che richiedono una maggiore durata.

Giunti Storz in acciaio inox:

Caratteristiche: Eccellente resistenza alla corrosione chimica ed elevata resistenza.

Applicazioni: ampiamente utilizzato in settori con requisiti estremamente elevati di igiene e compatibilità con i fluidi, come quelli chimici, alimentari e farmaceutici.

Accoppiamento Storzs made of polypropylene (PP) or nylon and other plastics:

Caratteristiche: Estremamente leggero, eccellente resistenza chimica e basso costo.

Applicazioni: irrigazione agricola, trattamento dell'acqua a bassa pressione e trasporto di alcuni prodotti chimici speciali.

Specifiche e intercambiabilità

Una caratteristica fondamentale dei giunti Storz è la loro intercambiabilità. Le loro specifiche non sono determinate dal diametro del tubo, ma dalla spaziatura tra le alette (o spaziatura delle camme). A condizione che la distanza tra le alette sia la stessa, è possibile collegare tra loro giunti Storz di diversi produttori e con diversi tipi di estremità (come raccordi per tubi flessibili e tappi).

Le spaziature comuni degli artigli includono:

• 52 mm (dimensione D, per tubi DN25/DN32)
• 66 mm (dimensione C, per tubi DN38/DN50)
• 89 mm (dimensione B, per tubi DN65)
• 133 mm (misura A, per tubi DN100/DN110)



Per selezionare il giunto Storz appropriato, determinare innanzitutto la dimensione richiesta (distanza tra gli artigli) per garantire l'interconnessione. In secondo luogo, in base alle proprietà, alla pressione e alla temperatura del mezzo convogliato, selezionare il materiale più adatto (ad esempio alluminio, acciaio inossidabile) e il tipo di connessione (ad esempio portagomma o filettatura). Che si tratti di collegamenti antincendio di emergenza o del controllo quotidiano dei fluidi industriali, i giunti Storz sono ideali per ottenere collegamenti efficienti e sicuri.
